带灯轻触开关厂家详解6*6插件系列灯的颜色及焊接

2016/12/03 19:17:14      点击:      文章来源:深圳广佳源电子
带灯轻触开关主要规格有:6*6*9.0/6*6*7.2/6*6*7.0/8.5*8.5,插件版,部分可做贴片带灯的。

带灯轻触开关帽各式各样可按图纸要求订做,圆的和方的。灯的颜色有:红、黄、普绿、蓝、白、翠绿、橙,双色的灯有:红/蓝、红/绿、黄/绿。

带灯轻触开关6x6弹片目前市场上使用最为广泛的是复银磷铜和不锈钢弹片,力度主要有180±50gf以及260±50gf,其他力度也可以定制;开关塑料采用环保耐高温尼龙,端子材质是铜镀银,触电为银触电,灯为LED灯珠。

带灯轻触开关的基本特性:
环境温度(Environment temperauture ) -25oC~+85oC
相对湿度(Relative Humidity ) (40oC)≤80%
额定范围(Rating) DC12V,50mA
接触电阻(Contact Resistance) ≤100mΩ
绝缘电阻(Insulation Resistance) ≥100mΩ DC25V/1min
耐压强度(Dielectric Strength) AC250V(50Hz for 1 minute)
电气寿命(Electrically Life) 100,000ycles
机械寿命(Mechanical Life) 100,000ycles
行程(Travel) 0.25±0.1mm
操作力度(Operating Force) 160±50gf

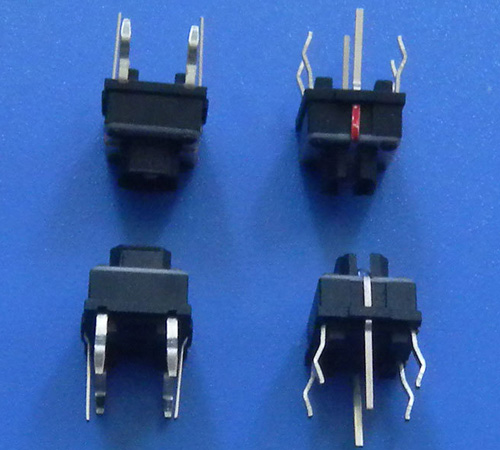

带灯轻触开关6*6
带灯轻触开关关于焊接
1、焊接共通注意事项
多层积层基板等应事先进行确认试验。根据基板种类、基板设计和接地的不同可能会发生发热变形的情况。
包括手工修正焊接在内的再焊接,焊接的次数应在2次以下。这时,第一次和第二次作业之间应相隔5分钟以内。待其返回常温后再进行。如持续加热将导致外部轮廓变形、性能受损。
2、自动焊接槽(波峰焊接槽)的场合(B3F、B3W、B3WN、B3J)
焊接温度:260℃以下
焊接时间:5秒以内(单面基板t=1.6mm)
预热温度:100℃以下(环境温度)
预热时间:60秒内
请注意不要让发泡焊剂接触开关安装侧的印刷基板上面,若基板上有发泡焊剂的话可能进入到开关而引起导通不良。
3、回流炉(表面实装)的场合
焊接时请在下图的端子部温度曲线范围进行。
根据回流焊接装置,有时会出现峰值较高的情况,请务必实现进行确认试验。
表面实装规格的开关在回流焊接槽进行焊接的话,焊接气体、焊剂容易进入,导致按钮开关动作障碍,因此应该避免。
4、手工焊接的场合(全部系列)
焊接温度:烙铁尖端温度350℃以下
焊接时间:3秒以内(单面基板t=1.6mm)
请在焊接作业人员面前确认开关没有从基板上翘起

带灯轻触开关6*6广泛应用途:本产品体积较小,主要用于数码相机/摄像机开关、刻录机、工业仪器、家用电器、油烟机面板开关、影音产品、数码产品、通讯与消费性指示灯、医用器材 、移动电话、液晶电视、对讲机、VCD、DVD、仪表仪器、高档玩具、遥控器、小家电、健身器材、通讯产品等电脑周边产品、美容美发设备按键等等,而且此款产品对于我们公司来说,制作工艺很成熟,性能相当稳定,性价比优势高。

多年来,我们为了保证稳定,高品质的产品质量,公司引进了先进的全自动电脑数显检测仪器及检测设备来提高和控制产品质量,保证产品符合相应环保标准;通过了ISO9001质量管理体系认证,部份产品已获得ROHS.UL.CULUS.VDE.CSA.TUV.CE.NEMKO.CCC.CQC.ENEA.KEMA等安全认证。

目前工厂生产的所有产品均符合欧盟的ROHS要求,优良的品质来自我们管理的创新;满意的服务源于品牌经营的理念。广佳源电子将始终坚持以优质的产品质量为根本,满意的售后服务为中心。本着“高质,求实,创新,奉献”的企业精神为广大客户提供满意的产品和服务,竭诚欢迎您的光临与合作。
