开关区别这么大!自锁开关与轻触开关制辨别

2017/06/08 22:28:59      点击:      文章来源:深圳广佳源电子
今天为大家讲解自锁开关与轻触开关制的区别内容,希望大家好好阅览一下相关的内容,充实自己的知识宝库。

实际上带自锁开关与轻触开关是从不同方面来描述开关性能;“自锁”是指开关能通过锁定机构保持某种状态(通或断),“轻触”是说明操作开关使用的力量大小。

   一般来说机械式开关也许可以这样区分:

开关从操作方式来说分旋钮式、板动式(包括纽子开关、船形开关)、按钮式;其中旋钮式和板动式开关大都可以在操作后保持(锁定)在接通或断开状态,如日常使用的灯开关、风扇调速开关,这类开关大都不用强调是否带自锁,因为都有明显的“操作方向”;只有按钮式开关,使用时都是按动,大多数按钮开关都用于按下时接通或断开电路,释放后状态即复原,所以有时称为“电铃开关”,按钮式开关为了达到能保持“已被按下”状态,与普通开关一样,才加有自锁装置,利用自锁性能,使其同样可以自己保持接通或断开状态,这就是带自锁的开关,其中,为某种需要,数个开关在工作时只允许其中一个处于连接状态,其余必须断开时,有将数个按钮开关并排组合,并使用“互锁机构”,只允许其中一个开关处于连接锁定状态,当按下另一开关时,该开关被锁定,但同时原锁定的开关被释放(如磁带录音机上的“播放、快进、快退”机械按钮)。这些开关,触点可以是一组或多组;锁定机构也多种,其中应用较多的是利用一弹簧勾沿一心形槽滑动,心形槽的两个尖对应开关的锁定与释放位置。

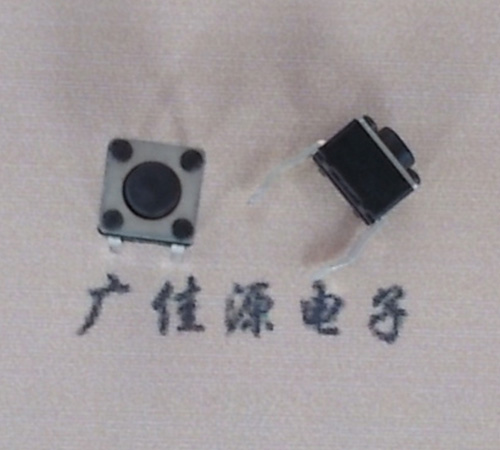

插件4.5*4.5*3.8mm
顾名思义,“轻触”就是不必用多大力量接触就可以改变开关接点的状态,所以触点容量都很小,且结构简单,开关力量撤消后只能保持原来状态,也就是说,相当一个用很小的力量就可以按动的,不带锁定的单接点按钮开关,目前,薄膜开关、小形微动开关都可算轻触开关,结构上大都采用两片相互绝缘的薄膜上印刷导电线路,通过按压使线路相互连接;或使用薄弹性金属制作的蝶形弹片,按动弹片使印刷电路连接。

电饭锅、电热水壶上的开关,按下后被锁定,但加热到指定条件后,锁定开关状态的磁铁或双金属片动作,使开关复位同时切断电源(电饭锅是转换到保温状态),也许不合“断电后复位”要求。

断电后复位,即锁定机构工作应于电源相关,成品好象没有,因为该要求可以使用一般按钮开关与继电器组成的电路可以达到;但如果仅使用一个继电器(或接触器),将其一组常开触点用来控制该继电器(接触器)工作线圈电源,把继电器衡铁当作开关按钮,按下衡铁后,继电器控制线圈的触点闭合,线圈得电,继电器保持吸合(自锁),其余触点控制其他线路;当一旦电源断电,继电器随即断电,衡铁复位,相当按钮复位,需要再次按动继电器衡铁,电源才能再次接通。这继电器此时相当一个带电锁定的按钮开关。

至于红外开关,IC卡开关等,带有其他元器件组成的开关,已不再是机械开关的范围,不能算机械开关。

总而言之,通过本文“自锁开关与轻触开关制的区别”,相信大家对自锁开关与轻触开关制的认识会越来越深入,但学海无涯,我们还得一如既往的努力踏实的学习,只有这样才能成为合格的人才。

来源:慧聪五金网
