说说轻触开关插件机装置制造方法

2017/12/13 13:05:02      点击:      文章来源:深圳广佳源电子
目前市场上,为满足电子装配自动化根据轻触开关插件机在工作中的插件需求,送料器将物料输送到特定插件装置,插件装置将物料插到PCB板上,将轻触开关物料进行插件。传统的轻触开关插件机插件装置实现了电子插件的自动化,但传统的轻触开关插件机插件装置存在着机构复杂,插件定位不精准,生产成本高,插件效率低等问题,很难满足生产要求。

为了克服上述现有技术的不足,本技术提供了一种结构简单,使轻触开关物料在PCB板上高效地插件的轻触开关插件机插件装置,其加工成本低,机构合理,能有效提高生产效率,定位准确,提高插件质量。本技术公开了一种轻触开关插件机插件装置,包括:用于压料杆转向的头部转向组件,通过压料杆杆体与头部转向组件连接的压料杆组件,其中,头部转向组件包括安装座,通过六角螺母与安装座相连的安装座头部压盖,轴盖,通过轴盖与安装座头部压盖连接的传动轴,转动轴以及与转动轴连接的同步轮;压料杆组件除了压料杆杆体之外,还包括压料杆盖,活塞杆,设置在压料杆杆体左侧的料夹,其中料夹中部通过料夹销与压料杆杆体连接。优选地,安装座头部压盖内部设置有键槽,键槽中分别设有第一键、第二键、第三键。优选地,安装座上下两端分别设有第一轴套和第二轴套,其中转动轴通过六角螺母、第一轴套和第二轴套固定在安装座内。优选地,同步轮在插件机中通过皮带连接于电机,进而由电机带动皮带,转动轴随之运转。优选地,压料杆杆体上端矩形内部设有轨道,活塞杆通过该轨道运动。优选地,活塞杆与料夹的上端部接触。优选地,料夹的下端...

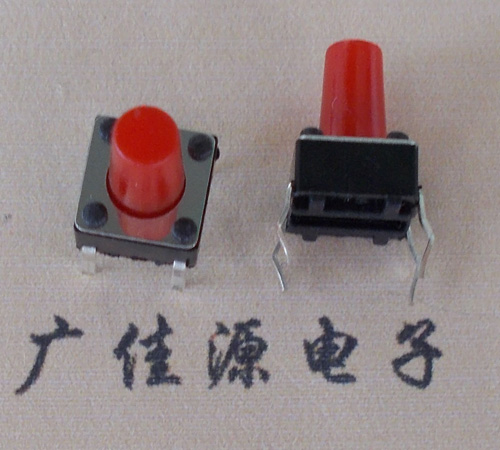

插件轻触开关
一种轻触开关插件机插件装置,包括用于压料杆转向的头部转向组件(100),通过压料杆杆体(4)与所述头部转向组件(100)连接的压料杆组件(200),其特征在于,所述头部转向组件(100)包括安装座(18),通过六角螺母(16)与所述安装座(18)相连的安装座头部压盖(15),轴盖(11),通过所述轴盖(11)与安装座头部压盖(15)连接的传动轴(10),转动轴(20)以及与所述转动轴(20)连接的同步轮(21);所述压料杆组件(200)除了所述压料杆杆体(4)之外,还包括压料杆盖(1),活塞杆(6),设置在所述压料杆杆体(4)左侧的料夹(7),其中所述料夹(7)中部通过料夹销(8)与所述压料杆杆体(4)连接。

更多插件轻触开关规格尺寸尽在:http://www.szsgjy.com/html/products_54.html质询。
