说说轻触开关结构原理要点

2018/12/07 20:01:45      点击:      文章来源:深圳广佳源电子
轻触开关结构是由塑胶底座、五金端子、五金弹片、五金盖板、塑胶按柄、簧片、PI薄膜组成。

轻触开关工作原理属于被动元件中的一种,不能单独使用,只能与主动元件配合形成一套控制系统,它的作用才能得到发挥。常开轻触开关的工作原理:在工作时点按开关按钮可使开关接通,当松开按钮时开关既断开,其内部结构是靠金属弹片受力来实现通断的。常闭轻触开关的原理:在工作时点按开关按钮可使开关断开,当松开手时开关既接通。根据以上两种原理,可见此款开关有两种做法,可以根据我们本身产品性能要求来选择产品。根据工作原理来分析,可见此款产品也是有缺陷的,它是靠金属弹片受力来通断的,那么金属弹片一旦失去弹力产品就无法使用,所以说此款产品有寿命限制。

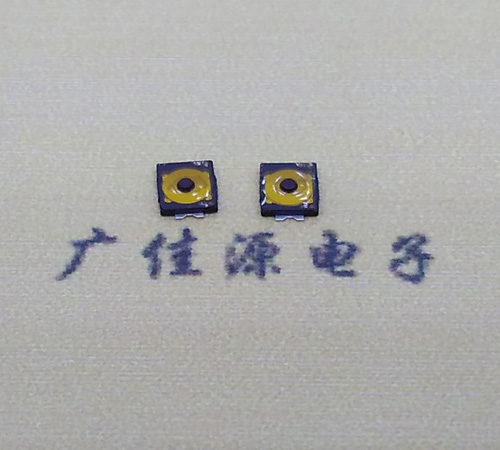

贴片轻触开关
轻触开关英文名称:TOUCH SWITCH、TCAT SWITCH。一般以它的外形尺寸来称呼:如6*6*5,就是它的长、宽、高。属于电子开关的一种,与家用的墙壁开关是有其别的。区别在于应用领域的不同和本身的结构作用也是不同的,所以叫电子开关。分为:按动式和表面装贴触控式。两种的区别在于体积的和焊接形式的不同,按动式主要是插件式体积较大开关;表面装贴触控式主要是贴片超薄型。轻触开关是由按动柄向弹片施压使弹片和炮点接触行程导通的。故可以分为三种种形式存在,一种是常开型,一种是常闭型,一种是双动作型。开关的脚位也有三种:一种是两脚开关、三脚开关、四脚开关、五脚开关。

轻触开关用处可以用来音响的音量控制、各种电子产品的电源键、各种产品的功能选择、遥控器按钮、电脑键盘等电子产品,我们日常生活中是离不开它的。它的用处那么广泛,使用环境也是非常多,单一的产品性能已经不能满足市场的需求了,延伸的产品也随之被开发出来,目前市场有:超薄型、防水型、防尘型、带支架型、沉板型、带灯型、高寿命型、超小型、轻力度型、重力度型等产品。产品种类日益丰富,对我们的市场需求也是越来越匹配,可见轻触开关的出现对我们的发展是功不可没的。

轻触开关购买须知质量的好坏将直接影响到产品的使用的,所以我们在购买前一定要了解清楚。购买前要注意其可焊性、防护性、导通性等各项电气性能,使用寿命的高低、手感的正负公差是否在合理范围内。外在因素也是很重要的,虽然我们不是外貌协会,但是产品的外观是可以影响产品的好坏。为了降低电阻,我们会在引脚上面采用镀银处理,高品质的产品都会使用引脚镀银的工艺,工艺方面也进行控制,镀银厚度要在0.3um以上,才能有效果的防止引脚氧化。
