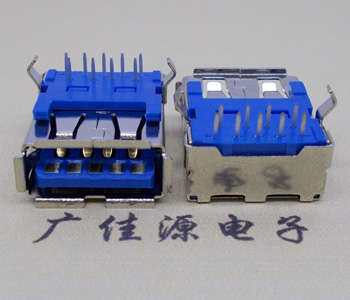

USB3.0 连接器引脚 USB 3.0接口定义及封装尺寸

更新:2019/07/19 22:01:27      点击:
  • 产品描述

    USB3.0 连接器引脚、接口定义及封装尺寸 USB 3.0 采用的双总线结构,在速率上已经达到4.8Gbps ,所以称为Super speed,在 USB 3.0 的LOGO 上显示为SS,由于接口变化太大,再加上把USB 3.0 协议集成到相关 芯片组肯定也需要时间,

产品介绍
USB3.0 连接器引脚、接口定义及封装尺寸 USB 3.0 采用的双总线结构,在速率上已经达到4.8Gbps ,所以称为Super speed,在 USB 3.0 的LOGO 上显示为SS,由于接口变化太大,再加上把USB 3.0 协议集成到相关 芯片组肯定也需要时间,所以USB 3.0 的普及应该至少再需三年以上。 说明: 本文插图及封装尺寸来源USB 3.0 协议可在USB 官方下载到。 USB 3.0 中定义的连接器包括(本文不包含连接线缆): USB 3.0 A 型插头和插座 USB 3.0 B 型插头和插座 USB 3.0 Powered-B 型插头和插座 USB 3.0 Micro-B 型插头和插座 USB 3.0 Micro-A 型插头 USB 3.0 Micro-AB 型插座 1、USB 3.0 A 型USB 插头(plug )和插座 引脚顺序(左侧为Plug ,右侧为Receptacle ): 引脚定义: 封装尺寸(单PIN Receptacle ): 2、USB 3.0 B 型USB 插头(plug )和插座(receptacle ) 引脚顺序(左侧为Plug ,右侧为Receptacle ,注意箭头所指斜口向上,USB 端口朝 向自己): 引脚定义: 封装尺 寸USB 3.0 Powered-B 型USB 插头(plug )和插座 引脚顺序(左侧为Plug ,右侧为Receptacle ,注意宽边在上,USB 端口朝向自己): 引脚定义: 封装尺寸 USB 插头和插座  USB 插头和插座变化相当大,而官方的协议文档中,涉及该部分的插 图仍然存在模糊情况,这里不再抓图,前面文章介绍过Micro USB 接口主要是用于蜂窝 电话和便携设备的,体积相比Mini-USB 更小。 Micro USB 插头和插座分为三种: USB 3.0 Micro-B 型插头和插座 USB 3.0 Micro-A 型插头 USB 3.0 Micro-AB 型插座 USB 3.0 Micro-B 连接器引脚定义: USB 3.0 Micro-AB/-A 连接器引脚定义如下: 本文转自天缘博客。USB3.0电源接口
